380V muur gemonteerd actief harmonisch filter

Geya biedt de 380V muur gemonteerde actieve harmonische filter, ontworpen en vervaardigd in onze Chinese fabriek met geavanceerde technologie. Hoog efficiëntie, gemakkelijk te installeren en betrouwbaar voor verschillende applicaties. Neem nu contact met ons op voor meer informatie en om de beste deal te krijgen!

Het 380V-wandgemonteerde actieve harmonisch filter (AHF) biedt een robuuste oplossing voor harmonische mitigatie in driefasige vierdraads (3P4W) en driefasige drie-draads (3P3W) 380V-stroomsystemen. Met behulp van geavanceerde DSP+CPLD digitale besturing en een topologie op drie niveaus, levert deze ruimtebesparende eenheid een precieze harmonische huidige compensatie. Belangrijkste kenmerken omvatten een breed harmonisch filterbereik (2e tot 50e harmonisch), een hoge filtersnelheid (tot 95%) en een modulair ontwerp voor handige parallelle verbinding en onderhoud. Beschikbaar in verschillende huidige beoordelingen (25a tot 150A), zorgt de 380V wandgemonteerde AHF voor stabiele en efficiënte stroomkwaliteit in veeleisende industriële omgevingen.

Modelbeschrijving:

Gy Ahf 0.4 50a / 4L W
Enterprise Code Actief harmonisch filter Spanningsniveau
0,4: 380V ± 20%
Nominale capaciteit (KVAR) 25/50/75/100/150A 3L: driefasige drie-draads
4L: driefasige vierdraads
W: Wall gemonteerd

Functies:

● Gebruik DSP+CPLD Alle digitale controle-kern, topologietechnologie op drie niveaus, geavanceerde harmonisch detectie-algoritme en PWM-controlestrategie om een ​​nauwkeurige compensatie van de harmonische stroom te bereiken.
● Modulair ontwerp aannemen, dat een parallelle verbinding van meerdere modules vergemakkelijkt, weinig ruimte in beslag neemt en gemakkelijk te onderhouden is.
● Het structurele ontwerp van onafhankelijke luchtkanalen en onafhankelijke magazijnen zorgt voor de stabiele werking van de apparatuur.
● Het kan harmonischen filteren in een breed scala van harmonischen, van 2 tot 50 harmonischen, en het probleem van driefasige onbalans tegelijkertijd oplossen.
● De harmonische filtersnelheid is hoog. Als de capaciteit het toelaat, kan de harmonische stroomfilteringssnelheid zo hoog zijn als 95%. Stel 100% huidige beperkende output in om de langetermijnstabiele werking van de apparatuur te garanderen.

Toepassingen:

380V muur gemonteerde actieve harmonische filters zijn essentieel voor het handhaven van de energiekwaliteit in een reeks industriële toepassingen:

Industriële automatisering:Gevoelige automatiseringsapparatuur beschermen en een betrouwbare werking van variabele frequentiedrives (VFD's), robotica en andere kritische belastingen waarborgen.
Manufacturing -fabrieken:Verbetering van de energiekwaliteit en het verlagen van de energiekosten door harmonische vervorming te minimaliseren.
Datacenters:Het bieden van schone stroom voor kritieke IT -infrastructuur en het voorkomen van gegevensverlies als gevolg van stroomschommelingen.
Olie- en gasindustrie:Zorgen voor de betrouwbare werking van pompen, compressoren en andere essentiële apparatuur in harde omgevingen.
Hernieuwbare energiesystemen:Integratie van hernieuwbare energiebronnen in het raster met behoud van de energiekwaliteit en stabiliteit.

380V muur gemonteerde actieve harmonische filters bieden een betrouwbare en effectieve oplossing voor het optimaliseren van de vermogenskwaliteit in driefasige 380V-toepassingen.

380V Wall-mounted Active Harmonic Filter

Technische parameters:

220V -serie 380V -serie 500V -serie 690V -serie
Hoogte <2000m, boven 2000m, Derate volgens GB/T3859.2
Omgevingstemperatuur -20 ~+50 ℃
Relatieve vochtigheid ≤90%, geen condensatie op het oppervlak wanneer de maandelijkse minimumtemperatuur 25 ℃ is
Vervuilingsniveau Niveau III hieronder
Werkspanning AC220V ± 20% AC380V ± 20% AC500V ± 20% AC690V ± 20%
Werkfrequentie 50Hz ± 5%
Compensatiestroom 25a 25/50/75/100/150A 100a 100a
Roosterstructuur L/n 3P3W/3P4W 3P3W/3P4W 3P3W/3P4W
Aantal parallel verbonden eenheden verbonden Ullimitief
Algemene machine -efficiëntie ≥97%
Roosterstructuur 32 kHz 16 kHz 12.8kHz 12.8kHz
Compensatiebereik 2 ~ 50 keer, een enkele compensatiesnelheid is instelbaar
Selectie van functies Reactieve kracht Reactief vermogen, reactief vermogen + asymmetrie
Reactief vermogenscompensatiepercentage ≥95% > 92%
Neutrale filtermogelijkheid Neutrale lijnfiltermogelijkheid is 3 keer die van fasefiltermogelijkheden
Volledige responstijd < 10ms < 40ms < 40ms < 40ms
Lawaai ≤60db ≤60db ≤65db ≤65db
Controlemethode 2-weg RS485-interface (ondersteunt GPRS/WIFI)
Bescherming Overbelasting, software/hardware overstroom, rasteroverspanning en onderspanning, stroomuitval, overtemperatuur, frequentie -afwijkingsbescherming, enz. Overbelasting, software/hardware overstroom, rasteroverspanning en onderspanning, onevenwichtige roosterspanning, stroomuitval, overtemperatuur, frequentie -afwijking, kortsluitbescherming, enz.
Installatiemethode Rek/muur gemonteerd Rek
Inkomende lijn Terug inkomende (Rektype) 、 Bovenste inkomende (muur gemonteerd) Terug inkomende lijn
Beschermingsniveau IP20

Model en specificatie:

380V Wall-mounted Active Harmonic Filter

Modellen

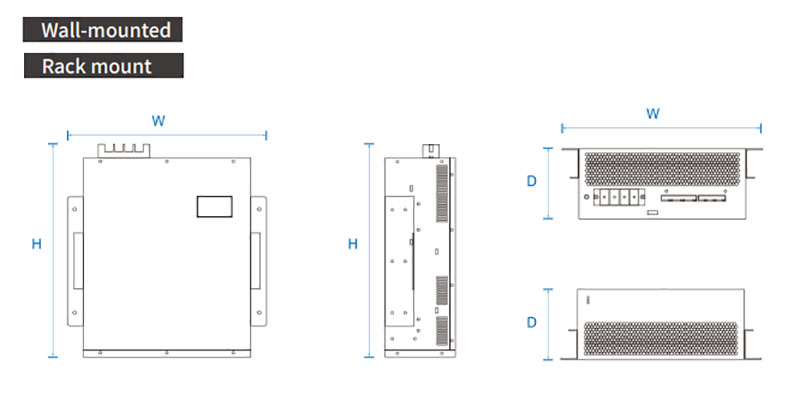

Modelnummer Nominale stroom (a) Systeemspanning (V) Afmetingen (D*W*H) Koelmethode
GY APF-0.22-25A/2L-R/W 25 220 220*330*160 mm Gedwongen luchtkoeling
GY APF-0.4-25A/4L-R/W 25 380 ± 20% 460*490*89mm
GY APF-0.4-50A/4L-R/W 50 380 ± 20% 460*490*89mm
GY APF-0.4-75A/4L-R/W 75 380 ± 20% 500*510*190 mm
GY APF-0.4-100A/4L-R/W 100 380 ± 20% 500*550*240 mm
GY APF-0.4-150A/4L-R/W 150 380 ± 20% 500*550*240 mm
GY APF-0.5-100A/4L-R/W 100 500 ± 20% 495*675*275mm
GY APF-0.69-100A/4L-R/W 100 690 ± 20% 495*675*275mm
