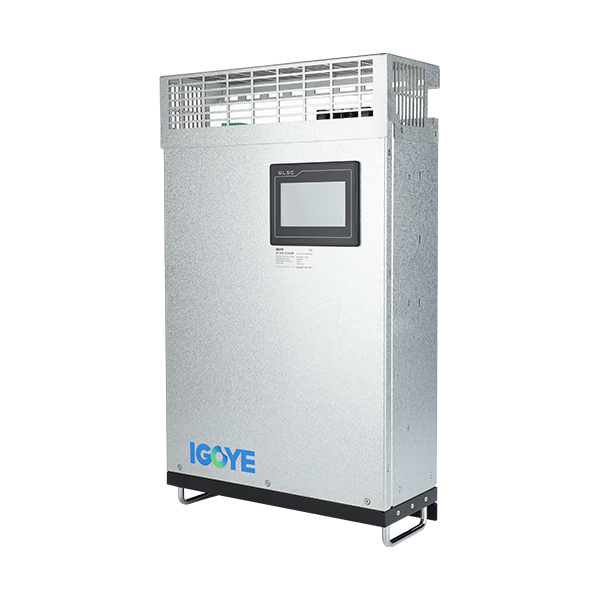

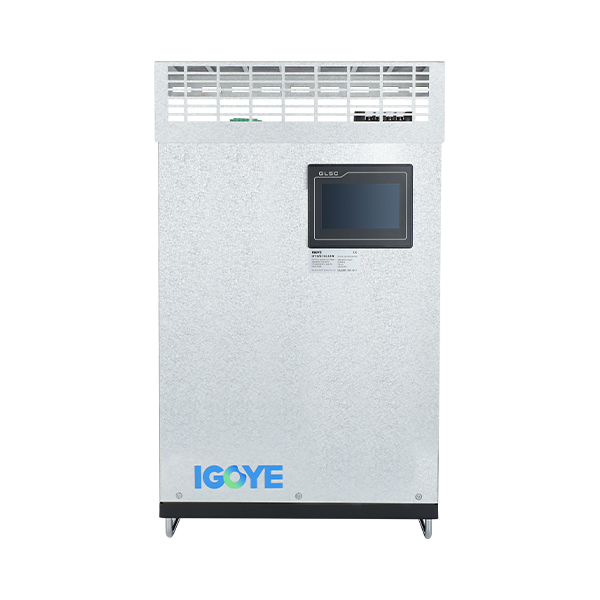

Basisprincipes van actieve harmonische filters

Actieve harmonische filterszijn nieuwe speciale apparatuur voor vermogensharmonische controle gemaakt van moderne elektronische technologie en digitale signaalverwerkingstechnologie op basis van high-speed DSP-apparaten. Het bestaat uit twee hoofdonderdelen: het opdrachtstroomwerkingscircuit en het generatiecircuit van de compensatiestroom. The command current operation circuit monitors the current in the line in real time, converts the analog current signal into a digital signal, and sends it to the high-speed digital signal processor (DSP) for signal processing, separates the harmonics from the fundamental wave, and sends a drive pulse to the compensation current generation circuit in the form of a pulse width modulation (PWM) signal to drive the IGBT or IPM power module to generate a compensation current with Dezelfde amplitude en tegengestelde polariteit als de harmonische stroom van het rooster en injecteren in het rooster, het compenseren of compenseren van de harmonische stroom en het actief elimineren van machtsharmonischen.

Technische voordelen: groen

Efficiëntie bereikt 97,2%, wat ongeveer 6.500 kWh elektriciteit per jaar bespaart vergeleken met actieve filters met een efficiëntie van 95%

Topologie met een hoger efficiëntie Verbeterde besturingsalgoritme

Thermisch ontwerp en structurele optimalisatie op basis van precieze modellen

Miniaturisatie

Het volume is slechts 1/6 van vergelijkbare reguliere merken, die minder ruimte in beslag nemen

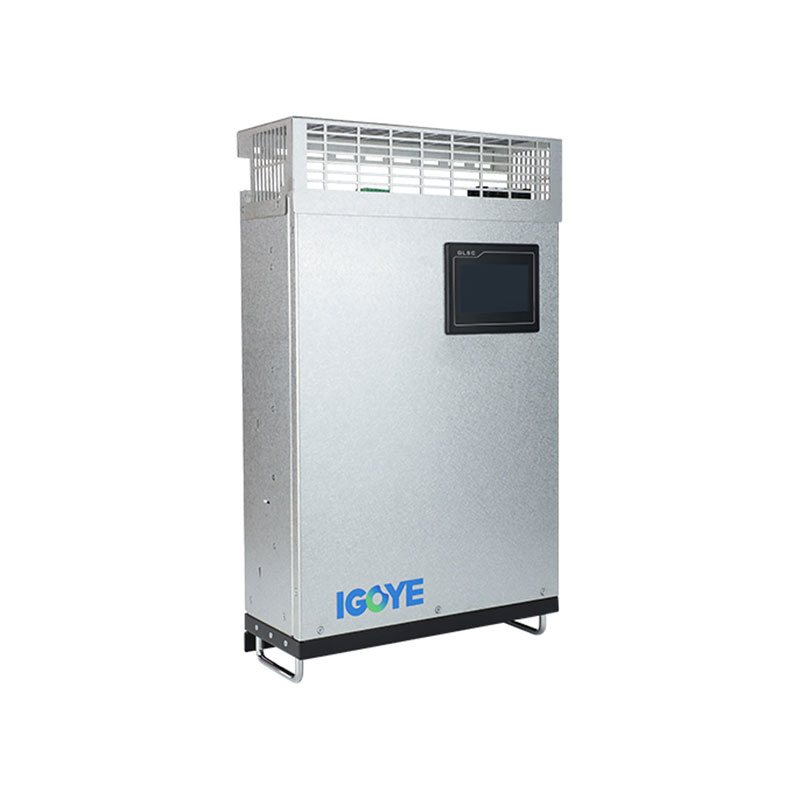

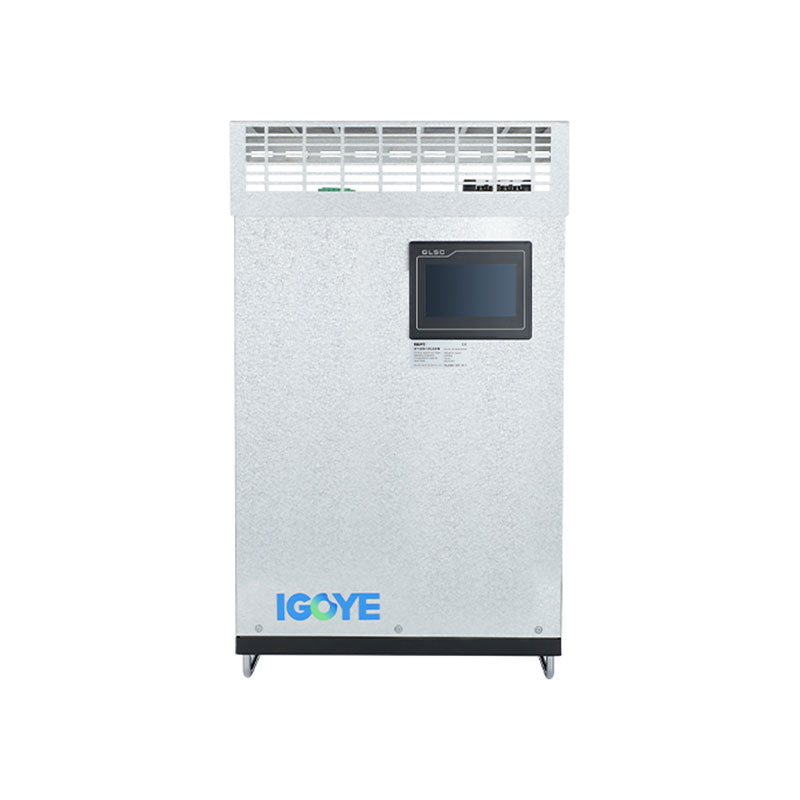

Aanpasbaar aan verschillende werkomstandigheden, installatie-innovatie, op de muur gemonteerde of rack-gemonteerde installatie maakt gebruik van minder grondstoffen en beschermt het milieu

Intelligent

Compenseren voor gespecificeerde harmonischen instelbare inductieve en capacitieve reactieve voedingscompensatiecompensatiesysteem Onevenwichtige belastingautomatische detectie, onderdrukking van systeemresonantie volledig functioneringssysteem

Modulariteit

N+1 redundantie verbetert de systeembetrouwbaarheid aanzienlijk. Productielijn, betere kwaliteitsborging. Verminder enkele foutpunten in het systeem. Flexibele parallelle verbinding om zich aan te passen aan verschillende werkomstandigheden.

Functionele kenmerken

Filter tegelijkertijd 2 ~ 50e harmonischen uit of selecteer elke harmonischen binnen 2 ~ 50e voor compensatie. De responstijd is minder dan 300μs

Gebruik 3DSP+CPLD Volledige digitale besturingsmethode en internationaal gerenommeerd merk Hoge snelheid IGBT, gesloten-luscontrole, nauwkeurige harmonische filtering
