690V Rack Mount Active Harmonic Filter
Op zoek naar een actief harmonisch filter van 690V rackbevestiging? Geya biedt oplossingen van topkwaliteit met hoge prestaties en betrouwbaarheid. Krijg een uitgebreide offerte op maat van uw behoeften en verbetert de efficiëntie van uw systeem. Neem nu contact met ons op voor de beste prijzen en uitstekende ondersteuning na verkoop. Handel snel om uw productiviteit vandaag te verhogen!
Het 690V-rekmontage Active Harmonic Filter (AHF) biedt geavanceerde harmonische mitigatie voor hoogspanning (690V ± 20%) driefasige stroomsystemen. Deze op rack gemonteerde eenheid maakt gebruik van een DSP+CPLD digitale besturingskern en topologie op drie niveaus voor precieze harmonische compensatie tot de 50e harmonische. Met een 100A-nominale stroomcapaciteit gaat het effectief in op harmonische vervorming en driefasige onbalans. Het modulaire ontwerp ondersteunt parallelle verbinding voor verhoogde capaciteit en vereenvoudigd onderhoud. Gedwongen luchtkoeling zorgt voor een betrouwbare werking. Het 690V Rack Mount Active Harmonic Filter levert een robuuste energiekwaliteitsbeheer voor veeleisende industriële omgevingen.
Modelbeschrijving:
| Gy | Ahf | 0.69 | 100a | / | 4L | R |
| Enterprise Code | Actief harmonisch filter | Spanningsniveau 0,69: 690V ± 20% |
Nominale capaciteit （KVAR） 100A | 3L: driefasige drie-draads 4L: driefasige vierdraads |
R: Rack Mount |
Functies:
● Gebruik DSP+CPLD Alle digitale controle-kern, topologietechnologie op drie niveaus, geavanceerde harmonisch detectie-algoritme en PWM-controlestrategie om een nauwkeurige compensatie van de harmonische stroom te bereiken.
● Modulair ontwerp aannemen, dat een parallelle verbinding van meerdere modules vergemakkelijkt, weinig ruimte in beslag neemt en gemakkelijk te onderhouden is.
● Het structurele ontwerp van onafhankelijke luchtkanalen en onafhankelijke magazijnen zorgt voor de stabiele werking van de apparatuur.
● Het kan harmonischen filteren in een breed scala van harmonischen, van 2 tot 50 harmonischen, en het probleem van driefasige onbalans tegelijkertijd oplossen.
● De harmonische filtersnelheid is hoog. Als de capaciteit het toelaat, kan de harmonische stroomfilteringssnelheid zo hoog zijn als 95%. Stel 100% huidige beperkende output in om de langetermijnstabiele werking van de apparatuur te garanderen.
Toepassingen:
690V Rack Mount Active Harmonic Filters zijn cruciaal voor het handhaven van voedingskwaliteit en apparatuurprestaties in hoogspanningsvermogensystemen:
● Zware industriële toepassingen:Beperking van harmonischen geproduceerd door grote variabele frequentieditten (VFD's), gelijkrichters en andere niet-lineaire belastingen in hoogspanningssystemen.
● Mijnbouw en olie & gas:Zorgen voor betrouwbare werking van kritieke apparatuur in harde omgevingen met hoogspanningsverdeling.
● Integratie van hernieuwbare energie:Stabilisatievermogen van hoogspanningsbronnen van hernieuwbare energiebronnen verbonden met het rooster.
● Datacenters en kritieke infrastructuur:Gevoelige apparatuur beschermen en de energiekwaliteit behouden in hoogspanning datacenteromgevingen.
690V Rack Mount Active Harmonic Filters bieden effectieve harmonische mitigatie voor verbeterde stroomkwaliteit in hoogspanningstoepassingen.
Technische parameters:
| 220V -serie | 380V -serie | 500V -serie | 690V -serie | ||
| Hoogte | <2000m, boven 2000m, Derate volgens GB/T3859.2 | ||||
| Omgevingstemperatuur | -20 ～+50 ℃ | ||||
| Relatieve vochtigheid | ≤90%, geen condensatie op het oppervlak wanneer de maandelijkse minimumtemperatuur 25 ℃ is | ||||
| Vervuilingsniveau | Niveau III hieronder | ||||
| Werkspanning | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Werkfrequentie | 50Hz ± 5% | ||||
| Compensatiestroom | 25a | 25/50/75/100/150A | 100a | 100a | |
| Roosterstructuur | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Aantal eenheden parallel verbonden |
Ullimitief | ||||
| Algemene machine -efficiëntie | ≥97% | ||||
| Roosterstructuur | 32 kHz | 16 kHz | 12.8kHz | 12.8kHz | |
| Compensatiebereik | 2 ～ 50 keer, een enkele compensatiesnelheid is instelbaar | ||||
| Selectie van functies | Reactieve kracht | Reactief vermogen, reactief vermogen + asymmetrie | |||
| Reactieve kracht compensatiepercentage |
≥95% | > 92% | |||
| Neutrale filtering vermogen |
Neutrale lijnfiltermogelijkheid is 3 keer die van fasefiltermogelijkheden | ||||
| Volledige responstijd | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Lawaai | ≤60db | ≤60db | ≤65db | ≤65db | |
| Controlemethode | 2-weg RS485-interface (ondersteunt GPRS/WIFI) | ||||
| Bescherming | Overbelasting, software/hardware overstroom, rasteroverspanning en onderspanning, stroomuitval, overtemperatuur, frequentie -afwijkingsbescherming, enz. | Overbelasting, software/hardware overstroom, rasteroverspanning en onderspanning, onevenwichtige roosterspanning, stroomuitval, overtemperatuur, frequentie -afwijking, kortsluitbescherming, enz. | |||
| Installatiemethode | Rek/muur gemonteerd | Rek | |||
| Inkomende lijn | Terug inkomende （Rektype） 、 Bovenste inkomende （muur gemonteerd） | Terug inkomende lijn | |||
| Beschermingsniveau | IP20 | ||||

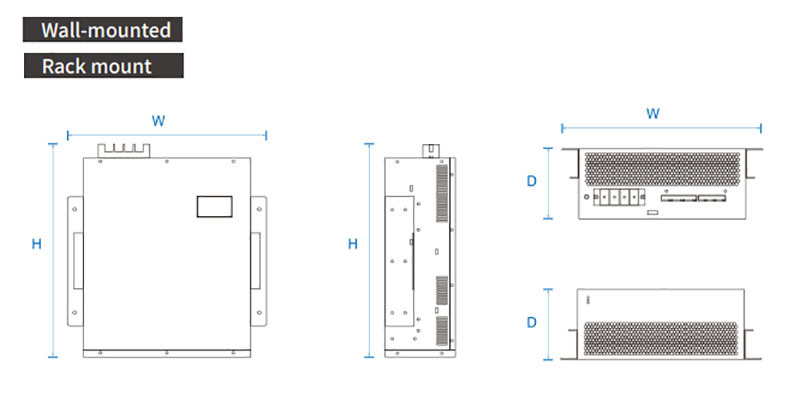

Model en specificatie:
| Modelnummer | Nominale stroom (a) | Systeemspanning (V) | Afmetingen (D*W*H) | Koelmethode |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 mm | Gedwongen luchtkoeling |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275mm |
