690V Rack Mount Static Var Generator
Introductie van de 690V -rekmontage Static VAR -generator - De ideale oplossing voor efficiënte vermogensfactorcorrectie en spanningsregeling. Als u op zoek bent naar betrouwbare en krachtige apparatuur, vraag dan vandaag nog een offerte aan! Onze geavanceerde generator is ontworpen om te voldoen aan de behoeften van veeleisende industriële omgevingen, waardoor stabiele stroomverdeling en verbeterde energie -efficiëntie worden gewaarborgd.
De 690V-rekmontage Static Var Generator (SVG) biedt dynamische reactieve vermogenscompensatie voor hoogspanning, driefasige 690V elektrische systemen. Het maakt gebruik van geavanceerde DSP+CPLD digitale besturing en een topologie op drie niveaus voor precieze en responsieve compensatie, met een volledige responstijd onder 10ms. Het is ontworpen voor het monteren van rack, het biedt handige installatie en onderhoud in standaard 19-inch rekken. Deze SVG heeft een nominale capaciteit van 120KVAR, geschikt voor krachtige industriële toepassingen.
Modelbeschrijving:
| Gy | SVG | 0.69 | 50k | / | 4L | R |
| Enterprise Code | Statische VAR -generator | Spanningsniveau 0,69: 690V ± 20% |
Nominale capaciteit (KVAR) 100/120 kwartaal | 3L: driefasige drie-draads 4L: driefasige vierdraads |
R: Rack Mount |
Functies:
● Gebruik DSP+CPLD Alle digitale besturingskern, topologietechnologie op drie niveaus, geavanceerde reactief vermogensdetectie-algoritme en PWM-besturingsstrategie om dynamische en nauwkeurige compensatie van reactief vermogen te bereiken.
● Modulair ontwerp aannemen, dat een parallelle verbinding van meerdere modules vergemakkelijkt, kleine ruimte nodig heeft en gemakkelijk te onderhouden is.
● Het structurele ontwerp van onafhankelijke luchtkanalen en onafhankelijke magazijnen zorgt voor de stabiele werking van de apparatuur.
● Voer dynamische compensatie van volledige afstand uit voor inductief reactief vermogen en capacitieve reactieve kracht en lost tegelijkertijd het driefasige onbalansprobleem op.
● De dynamische responssnelheid op de belasting bevindt zich op het millisecondniveau, dat dynamische en nauwkeurige compensatie kan bereiken voor het reactieve vermogen van impactbelastingen.
Toepassingen:
690V Rack Mount Static VAR-generatoren zijn goed geschikt voor hoogspanningsindustriële omgevingen die robuuste reactieve stroomregeling vereisen:
● Hoogspanningsfactorcorrectie:Corrigerende vermogensfactor in 690V -systemen, het verlagen van de elektriciteitskosten en het maximaliseren van het gebruik van bestaande elektrische infrastructuur.
● Hoogspanningsmotorbesturing:Verbetering van de efficiëntie en prestaties van hoogspanningsmotoren in veeleisende industriële toepassingen.
● Zwaar industrieel energiebeheer (hoogspanning):Stabiliserende spanning en het verbeteren van de energiekwaliteit in zware industriële processen die werken op 690V.
● Mijnbouw- en olie- en gastoepassingen:Het bieden van betrouwbare reactieve stroomcompensatie in harde omgevingen die vaak worden geassocieerd met mijnbouw- en olie- en gasactiviteiten.
690V Rack Mount Static VAR-generatoren leveren een krachtige en efficiënte oplossing voor het beheren van stroomkwaliteit en het optimaliseren van de efficiëntie in hoogspanningsindustriële energiesystemen.
Technische parameters:
| 220V -serie | 380V -serie | 500V -serie | 690V -serie | |||
| Hoogte | <2000m, boven 2000m, Derate volgens GB/T3859.2 | |||||
| Omgevingstemperatuur | -20 ～+50 ℃ | |||||
| Relatieve vochtigheid | ≤90%, geen condensatie op het oppervlak wanneer de maandelijkse minimumtemperatuur 25 ℃ is | |||||
| Vervuilingsniveau | Niveau III hieronder | |||||
| Werkspanning | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Werkfrequentie | 50Hz ± 5% | |||||
| Nominale compensatiecapaciteit | 5kvar | 15/35/50/75/100KVAR | 90kvar | 120kvar | ||
| Roosterstructuur | L/n | 3P3W/3P4W | ||||
| Aantal parallel verbonden eenheden verbonden | Ullimitief | |||||
| Algemene machine -efficiëntie | ≥97% | |||||
| Aan-uit frequentie | 32 kHz | 16 kHz | 12.8kHz | 12.8kHz | ||
| Selectie van functies | Reactieve kracht | Reactive Po Wer 、 Reactive Po Wer+Imbalance | ||||
| Reactief vermogenscompensatiepercentage | ≥99% | > 95% | ||||
| Volledige responstijd | <10ms | |||||
| Lawaai | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Controlemethode | 2-weg RS485-interface (ondersteunt GPRS/WIFI) | |||||
| Bescherming | Overbelasting, software/hardware overstroom, rasteroverspanning en onderspanning, stroomuitval, overtemperatuur, frequentie -afwijkingsbescherming, enz. | Overbelasting, software/hardware overstroom, rasteroverspanning en onderspanning, onevenwichtige roosterspanning, stroomuitval, overtemperatuur, frequentie -afwijking, beschermingscircuitbescherming, enz. | ||||
| Installatiemethode | Rek/muur gemonteerd | Rek | ||||
| Inkomende lijn | Terug inkomende （Rektype） 、 Bovenste inkomende （muur gemonteerd） | Terug inkomende lijn | ||||
| Beschermingsniveau | IP20 | |||||

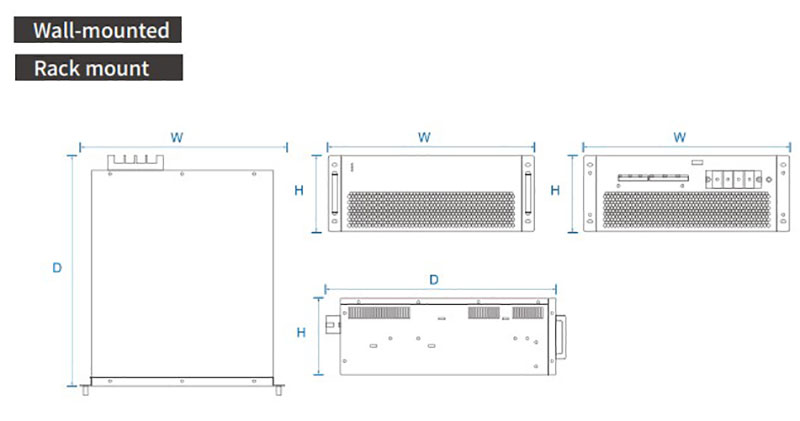

Model en specificatie:
| Modellen | ||||
|---|---|---|---|---|
| Modelnummer | Compensatiecapaciteit (KVAR) | Systeemspanning (V) | Afmetingen (D*W*H) | Koelmethode |
| GY SVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 mm | Gedwongen luchtkoeling |
| GY SVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*510*190 mm | |
| GY SVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*550*240 mm | |
| GY SVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*550*240 mm | |
| GY SVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
