Rack Mount Advanced Static Var Generator
Geya Rack Mount Advanced Static Var Generator is een betrouwbare oplossing voor dynamische reactieve vermogenscompensatie. DSP+CPLD-besturing, <10ms respons, modulair ontwerp, 220V-690V, 5KVAR-400KVAR. Verbetert de energiekwaliteit in diverse toepassingen.
Geya produceert Rack Mount Advanced Static Var Generators (ASVGS). Deze ASVG's bieden dynamische reactieve vermogenscompensatie. Dit verbetert de energiekwaliteit. Ze gebruiken DSP- en CPLD -technologie. Dit zorgt voor precieze controle en snelle reactie. Reactietijd is minder dan 10 ms. Dit voorkomt overcompensatie- en ondercompensatieproblemen. Het modulaire ontwerp maakt een parallelle verbinding mogelijk. Het verbinden van meerdere eenheden verhoogt de capaciteit. Geya biedt verschillende modellen. Modellen bestrijken verschillende spanningen en capaciteiten. Spanningen omvatten 220V, 380V, 500V en 690V. Capaciteiten variëren van 5KVAR tot 400KVAR. Belangrijkste kenmerken zijn rackmontage, geforceerde luchtkoeling en verschillende beveiligingsfuncties.
Modelbeschrijving:
| Gy | ASVG | 0.4 | 50k | / | 4L | R |
| Enterprise Code | Statische VAR -generator | Spanningsniveau 0.22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Nominale capaciteit (KVAR) 5/15/35/50/75/100KVAR | 2L: eenfase 3L: driefasige drie-draads 4L: driefasige vierdraads |
R: Rack Mount |
Functies:
● Gebruik DSP+CPLD Alle digitale besturingskern, topologietechnologie op drie niveaus, geavanceerde reactief vermogensdetectie-algoritme en PWM-besturingsstrategie om dynamische en nauwkeurige compensatie van reactief vermogen te bereiken.
● Modulair ontwerp aannemen, dat een parallelle verbinding van meerdere modules vergemakkelijkt, kleine ruimte nodig heeft en gemakkelijk te onderhouden is.
● Het structurele ontwerp van onafhankelijke luchtkanalen en onafhankelijke magazijnen zorgt voor de stabiele werking van de apparatuur.
● Voer dynamische compensatie van volledige afstand uit voor inductief reactief vermogen en capacitieve reactieve kracht en lost tegelijkertijd het driefasige onbalansprobleem op.
● De dynamische responssnelheid op de belasting bevindt zich op het millisecondniveau, dat dynamische en nauwkeurige compensatie kan bereiken voor het reactieve vermogen van impactbelastingen.
Toepassingen:
Rack Mount Advanced Static VAR -generatoren hebben verschillende toepassingen. Ze passen bij verschillende industrieën. Deze omvatten:
● Residentiële stroomverdeling
● Waterbehandeling
● Hernieuwbare energie (fotovoltaïsch)
● Chemische verwerking
● olie en gas
● Metallurgie
● Mijnbouw
● Automotive productie
Deze ASVG's verbeteren de energiekwaliteit. Ze compenseren voor reactieve stroomschommelingen. Dit verbetert systeemstabiliteit en efficiëntie.
Technische parameters:
| 220V -serie | 380V -serie | 500V -serie | 690V -serie | |||
| Hoogte | <2000m, boven 2000m, Derate volgens GB/T3859.2 | |||||
| Omgevingstemperatuur | -20 ～+50 ℃ | |||||
| Relatieve vochtigheid | ≤90%, geen condensatie op het oppervlak wanneer de maandelijkse minimumtemperatuur 25 ℃ is | |||||
| Vervuilingsniveau | Niveau III hieronder | |||||
| Werkspanning | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Werkfrequentie | 50Hz ± 5% | |||||
| Nominale compensatiecapaciteit | 5kvar | 15/35/50/75/100KVAR | 90kvar | 120kvar | ||
| Roosterstructuur | L/n | 3P3W/3P4W | ||||
| Aantal parallel verbonden eenheden verbonden | Ullimitief | |||||
| Algemene machine -efficiëntie | ≥97% | |||||
| Aan-uit frequentie | 32 kHz | 16 kHz | 12.8kHz | 12.8kHz | ||
| Selectie van functies | Reactieve kracht | Reactive Po Wer 、 Reactive Po Wer+Imbalance | ||||
| Reactief vermogenscompensatiepercentage | ≥99% | > 95% | ||||
| Volledige responstijd | <10ms | |||||
| Lawaai | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Controlemethode | 2-weg RS485-interface (ondersteunt GPRS/WIFI) | |||||
| Bescherming | Overbelasting, software/hardware overstroom, rasteroverspanning en onderspanning, stroomuitval, overtemperatuur, frequentie -afwijkingsbescherming, enz. | Overbelasting, software/hardware overstroom, rasteroverspanning en onderspanning, onevenwichtige roosterspanning, stroomuitval, overtemperatuur, frequentie -afwijking, beschermingscircuitbescherming, enz. | ||||
| Installatiemethode | Rek/muur gemonteerd | Rek | ||||
| Inkomende lijn | Terug inkomende （Rektype） 、 Bovenste inkomende （muur gemonteerd） | Terug inkomende lijn | ||||
| Beschermingsniveau | IP20 | |||||
Model en specificatie:
| Modellen | ||||
|---|---|---|---|---|

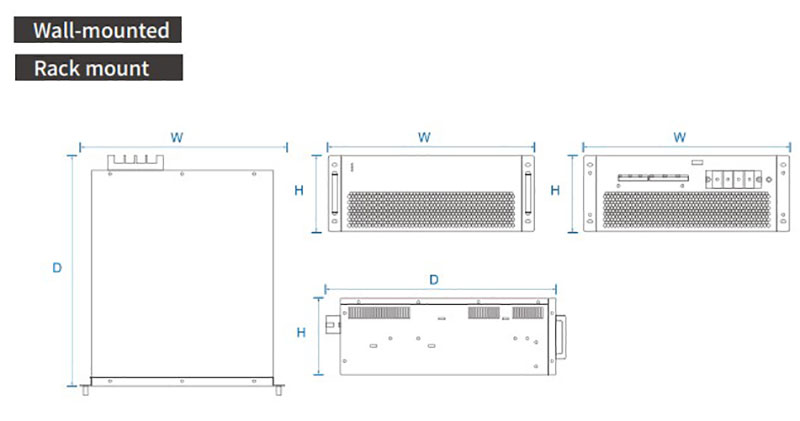

| Modelnummer | Compensatiecapaciteit (KVAR) | Systeemspanning (V) | Afmetingen (D*W*H) | Koelmethode |
| GY ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 mm | Gedwongen luchtkoeling |
| GY ASVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*540*190 mm | |
| GY ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240 mm | |
| GY ASVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240 mm | |
| GY ASVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY ASVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
